Выбор облучателя для усиления интернета

6 ноября 2019 13:10

// Советы покупателям

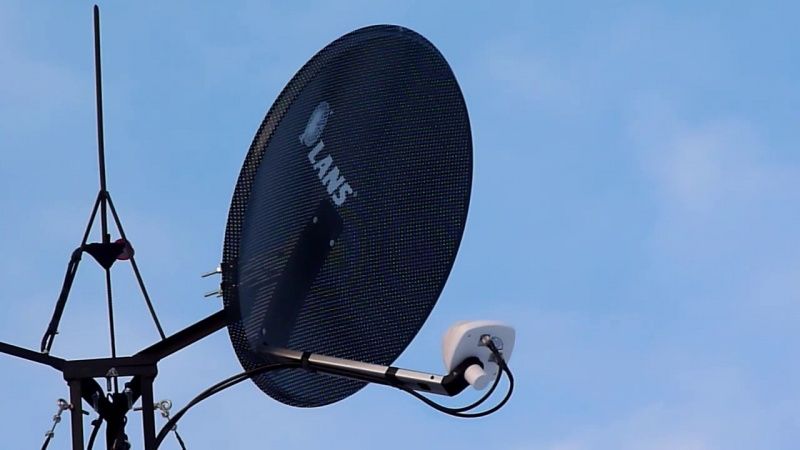

Облучатели для усиления сигнала сотовой связи достаточно бюджетное решение. При сходном усиление стоимость спутниковой тарелки с облучателем приблизительно в два раза ниже, чем у аналогичной по мощности панельной антенне. Однако, облучатели имеют серьёзные недостатки. Несмотря на, теоретически, высокую дальность приёма, такая конструкция не способна принимать отражённый сигнал и требует примой направленности в сторону базовой станции. Практически невозможно настроить тарелку не зная точного расположения БС, а узкая диаграмма направленности приема может потребовать больше навыков и терпения.

Облучатели, как и антенны, различаются по приёмному диапазону. Например: Bester ONLY-3G, с круговой поляризацией, работает на частотах 1920-1980 и 2010-2170 МГц, что соответствует 3G-диапазону. В отличие от линейной круговая поляризация позволяет суммировать все сигналы(основной и переотражённый), тем самым избегая помех от паразитного излучения, например от крыши или металлических конструкций рядом с точкой приёма. Антэкс AX-2400 OFFSET, с диапазоном работы 2300-2700 Мгц, может усиливать сигнал сети Wi-Fi (2,4ГГц) и 4G (2.6ГГц). К слову, существуют и узкополосный облучатель на более современный и быстрый WI-FI частотой в 5 ГГц: AX-5500 OFFSET. И конечно же широкополосные облучатели, например Антэкс UMO-3 с частотой 1700-2700 MГц. Этот облучатель подходит для усиления как 3G так и LTE. Относительно недавно сотовые операторы начали активно эксплуатировать нижний диапазон частот (790-960 МГц) и для его усиления нужен Антэкс AX-800 OFFSET MIMO. Аббревиатура MIMO 2х2 в названии означает, что устройство имеет две антенны. Такая технология позволяет увеличить скорость приёма-передачи за счёт плавного увеличение емкости сети. Такая система используется только в сетях LTE и вайфай 5 ГГц. Для 4G (1800 МГц) можно использовать Bester BOF-4G 1800 MIMO, а на 4G (2600 МГц) AX-2400 OFFSET MIMO 2x2. А если полоса передачи не известна, то широкополосный UMO-3 MIMO 2x2. Для приёма высокоскоростного мимо вайфая подойдет AX-5500 OFFSET MIMO 2x2.

Все вышеперечисленные облучатели имеют разъёмы N-female и расчитаны на 50 Ом кабель. Однако, из-за его высокой цены многие предпочитают более бюджетный антенный кабель 75 Ом. По этой причине у всех перечисленных облучателей имеются 75-омные аналоги. Но какой бы вы кабель не использовали 50 или 75 Ом при длине более 10-15 метров потери сигнала сильно возрастают, что может сделать использование всей системы бессмысленным. Решить эту проблему помогают облучатели оснащённые герметичным боксом. В бокс устанавливается модем, который питается и передаёт сигнал по USB-удлинителю на «витой паре», как сделано например в AX-2000 OFFSET BOX (для 3G), так решается проблема с потерями сигнала в кабели, но появляется новая. При длине витой пары более 20 метров могу возникать перебои в работе самого модема. Наилучшем решением будет установка в гермобокс так же и роутера. Антенна с роутером Kroks AP-221M3H-Pot с Huawei ME909s имеет широкополосный МИМО облучатель с с герметичным боксом, в который сразу вмонтирован роутер и модем. Располагаясь внутри антенны модем обеспечен максимально мощным и чистым сигналом, а роутер даёт возможность увеличить дальность передачи сигнала по UTP до 70 метров, без каких либо проблем. Температурный диапазон работы устройства от -30 до +60 градусов.

К выбору тарелки так же нужно подходить ответственно. Наиболее оптимальным будет диаметр от 0,6 метра. Мощность сигнала при таком диаметре будет соответствовать 19-20 ДБ, как у самых мощных панельных антенн. А малый диаметр диска даст более широкую диаграмму направленности относительно больших тарелок. Это облегчит настройку. Однако, при размере диска 0,9 мощность вырастает до 24 ДБ, что при правильной настройке и прямой видимости увеличивает возможную дальность приёма до 30км. Так же при выборе места установки обратите внимание, что наличие металлических конструкций на расстоянии одного-двух метров вызывает помехи связанные с переотражением сигнала. Если это единственное место возможной установки, используйте облучатель круговой поляризации. В силу конструктивных особенностей при направлении на базовую станцию, зеркало тарелки будет смотреть сильно в землю. Иногда угол наклона может быть больше, чем позволяет крепление, в этом случае можно установить антенну вверх ногами.
