Передаем интернет по WiFi на 10 км

27 января 2020 12:44

// Советы покупателям

Сегодня мы рассмотрим такую технологию как Wi-Fi мост. Построение моста подразумевает под собой беспроводное соединение нескольких локальных сетей в одну. Обычно необходимость в вайфай мостах появляется за городом, где на одном участке имеется несколько построек.

Например: к дому уже подведено оптоволокно, но хочется иметь интернет ещё и в бане и, допустим, в гостевом доме. Можно конечно провести витую пару, но не всегда это технически возможно. Для построения самого простого вай-фай моста достаточно двух роутеров, один из которых работает в режиме повторителя, однако, зона действия такой сети будет не большой. Поэтому для организации сети с большим покрытием лучше использовать специальные уличные точки доступа с направленными антеннами. Принцип их работы довольно прост: в прямой видимости устанавливается два устройства. Первое подключается витой парой к роутеру и является передатчиком, а второе (приёмное) может либо само являться маршрутизатором, либо, при необходимости, к нему можно подключить второй роутер на стороне потребителя. Точка доступа имеет несколько режимов работы:

Точка-точка, когда антенны направленны максимально точно друг на друга. При такой системе можно соединить в сеть устройства расположенные на больших расстояниях. При правильной настройке такое оборудование может создать радиомост с дальностью более 10 км.

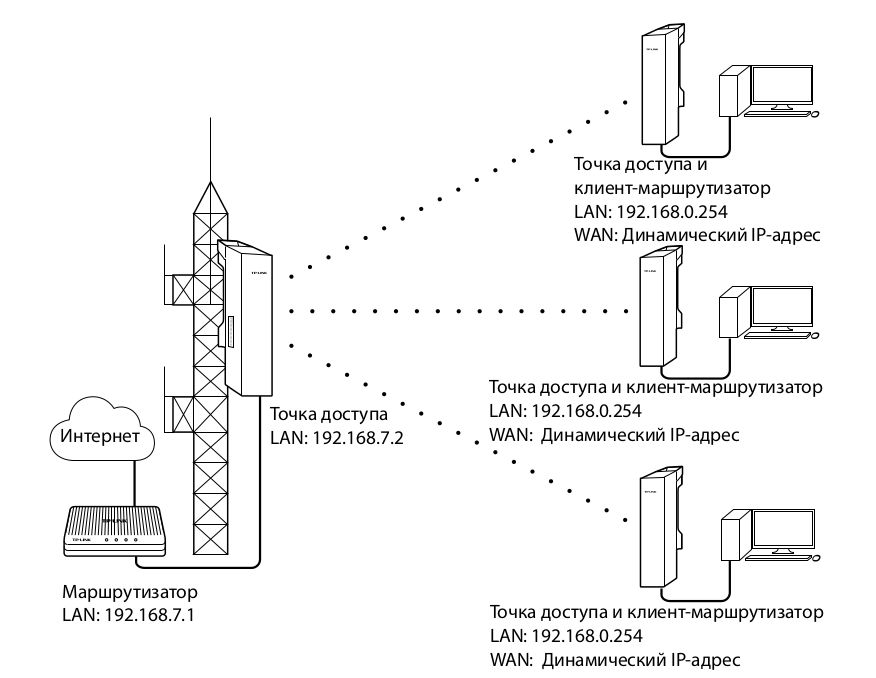

Точка-многоточка, когда к одному ретранслятору подключено несколько потребителей. Это удобно, когда на участке несколько строений, в которых необходимо обеспечить стабильный интернет. В этом случае дальность приёма редко превышает нескольких километров.

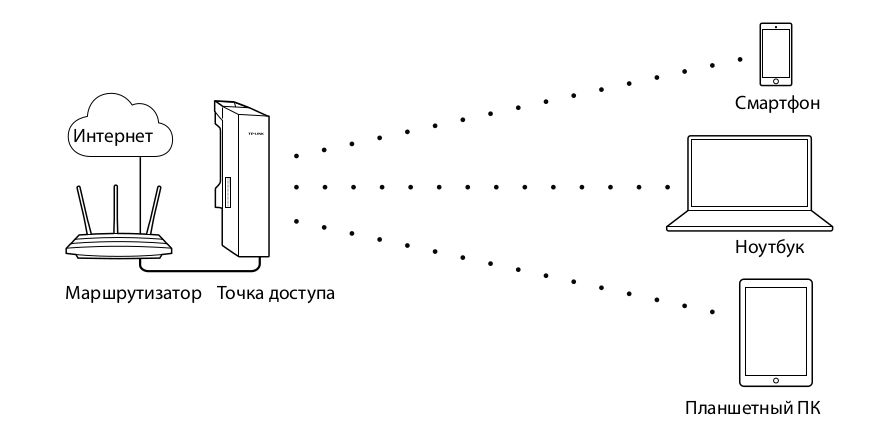

Точка доступа. В этом случае абонентские устройства (компьютеры, телефоны, планшеты) подключаются напрямую к устройству. Например, через точку доступа можно подключить установлены на участке камеры видео наблюдения. Выбирая точку доступа для данной цели обращайте внимание на угол диаграммы направленности, для комфортного использования он не должен быть меньше 50-60 градусов.

Давайте рассмотрим несколько устройств. Начнём, по традиции, с бюджетных моделей.

Наружная беспроводная точка доступа TP-Link CPE210 имеет на борту mimo 2x2 антенну мощностью 9ДБ. Работает на частоте 2.4Ггц со скоростью передачи до 300Мбит/сек. Питание точки происходит по витой паре через PoE-адаптер. Максимальная дальность передачи в режиме точка-точка до 6км. Максимальный угол раздачи сигнала, в режиме точки доступа 70 градусов.

Ubiquiti NanoStation M5 оснащён антенной мощностью 11Дб, что даёт возможность построения радиомоста дальностью до 13км. Однако, данная модель плохо подходит для работы в режиме точки доступа, так как её угол раздачи не превышает 43 градуса. Частота работы 5ГГц, а скорость передачи не превышает 150Мбит/сек.

Ubiquiti Nanostation M2, как и М5 обладает антенной мощностью в 11ДБ, но имеет более широкую диаграмму направленности равную 55 градусам, что расширяет её зону покрытия, но уменьшает дальность в режиме точка-точка до 11 километров. Частота работы 2,4 ГГц.

Двухдиапазонная точка доступа Ubiquiti UniFi AC Mesh работает как в диапазоне 2,4 ГГц, так и в 5ГГц. Она оснащена МИМО антеннами мощностью в 3ДБ, что позволяет ей работать на скорости до 867Мбит/сек. Диаграмма направленности у антенн составляет 360 градусов. В отличии от предыдущих устройств, антенны на UniFi AC Mesh съёмные, а значит в любой момент могут быть заменены на более мощные, если возникнет такая необходимость.
